Descripción
Descripción

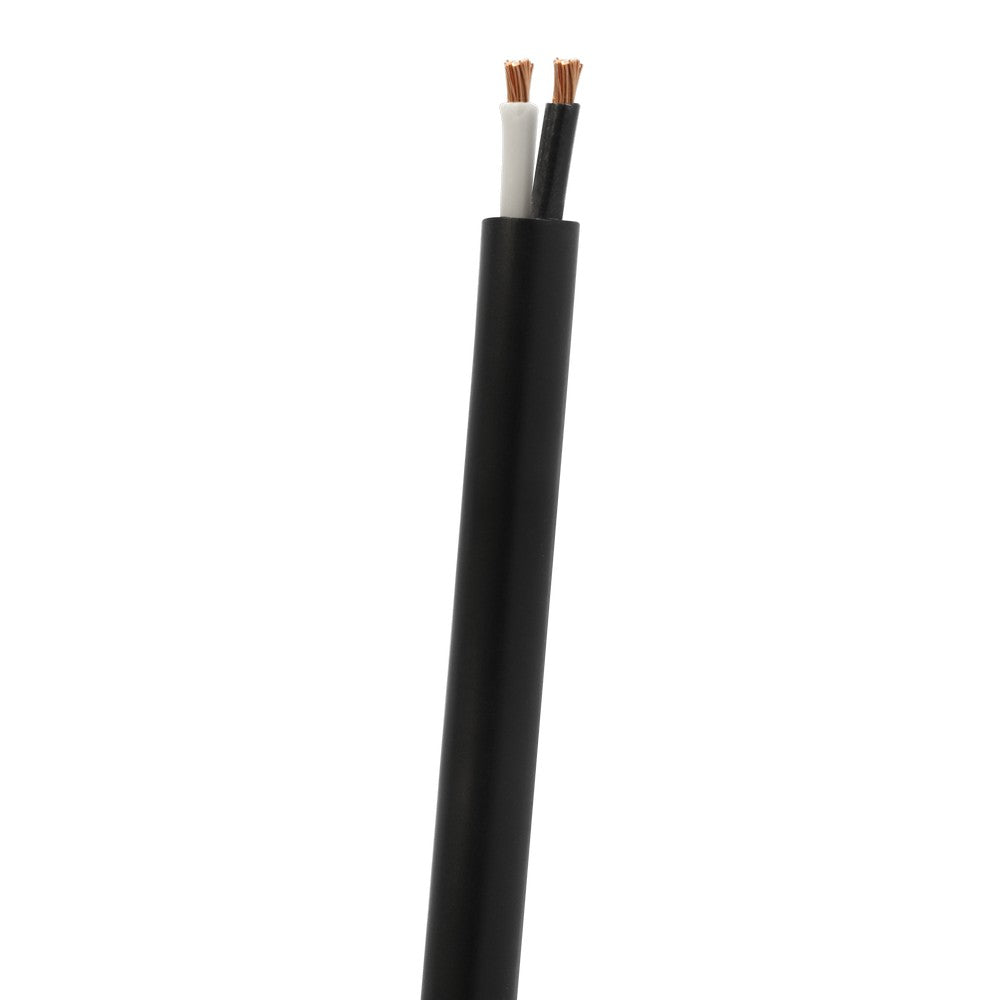

El TSJ-N es un multiconductor eléctrico flexible, formado por cordones de hilos de cobre suave trenzados en haz, aislados con cloruro de polivinilo (PVC) termoplástico y cubierta de nylon; reunidos helicoidalmente y con una cubierta externa de cloruro de polivinilo (PVC) termoplástica color negro resistente a la intemperie.
Especificaciones Estándar
- Los conductores TSJ-N están fabricados según norma: ASTM 174 y NTC 5521.
Características
- Se fabrica en formaciones dúplex, tríplex y cuádruplex, en calibres que van desde 18 AWG (0,824 mm2 ) hasta 6 AWG (13,3 mm2 ).
- Las almas (conductores individuales) del multiconductor TSJ-N se fabrican en colores de acuerdo a su formación: - Dúplex: negro y blanco. -Tríplex: negro, blanco y verde. - Cuádruplex: negro, blanco, rojo y verde.
- Está diseñado para operar a un voltaje máximo de 600 V.
- Opera a una temperatura máxima de 60°C en ambientes secos, húmedos y mojados.
- Cumple con la regulación RoHS (Restriction of Hazardous Substances).
Aplicaciones
- El TSJ-N es ampliamente utilizado en alimentación de electrodomésticos de bajo consumo.
- También se emplea en herramientas, lámparas, así como en extensiones eléctricas portátiles.
Usos no permitidos y limitaciones:
- No pueden ser usados para sustituir el alambrado de instalaciones fijas como tomacorrientes o apagadores.
- No debe quedar instalado dentro de paredes, pisos o cielorraso.
- No debe pasar a través de puertas, ventanas o aberturas similares en donde pueda dañarse debido a extremos filosos o puntiagudos.
- No debe ser engrapado o clavado a las estructuras sólidas de la instalación o edificación.
- No debe ser instalado en tubería eléctrica, a menos que el Código Eléctrico lo permita para un uso específico.
- Debe evitarse que el conductor vivo quede conectado a alguna de las partes expuestas en lámparas, electrodomésticos y otros (Sec. 410.5 del NEC 2008
